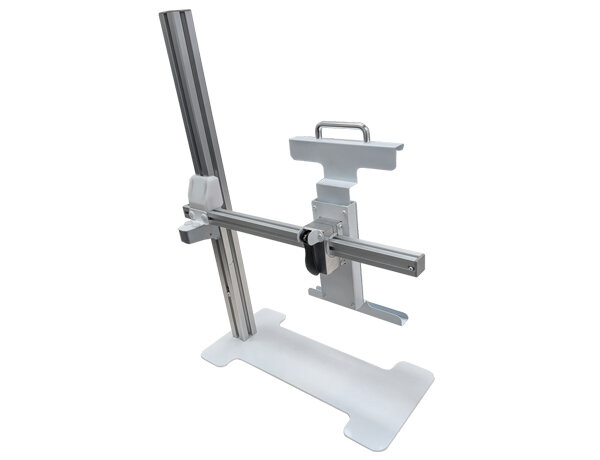

安定性と操作性を追求した新世代カセッテホルダー『Skyline Duo』

安定性と操作性を追求した新世代カセッテホルダー『Skyline Duo』

製品概要

速さ・安全性・確実性の向上を目指して

安全・迅速・低負担なスカイライン撮影に貢献

四切縦サイズ～ 17” × 17” フルサイズに対応
グリッド装填可能

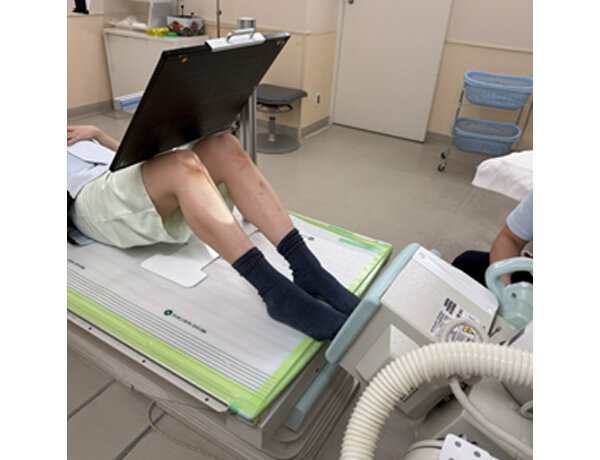

両膝投影位置にFPDをセット後は、片膝ずつのエックス線管（横）移動のみで撮影完了
ポジショニングから両膝撮影までの患者さんと術者の負担を軽減出来、迅速な検査を可能に
重いフルサイズFPDを患者さんが支える必要はなく、落下防止にも役立つ高い安全性

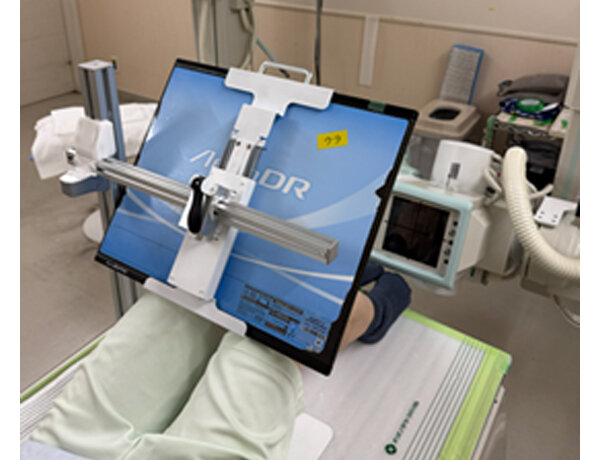

片膝ずつエックス線管（横）移動のみで撮影

操作性と安定性を追求

片持ちで重いFPD支える安定した支柱
スムーズな上下動と瞬時に行える強固なロック機構が、微妙な高さ調整を実現

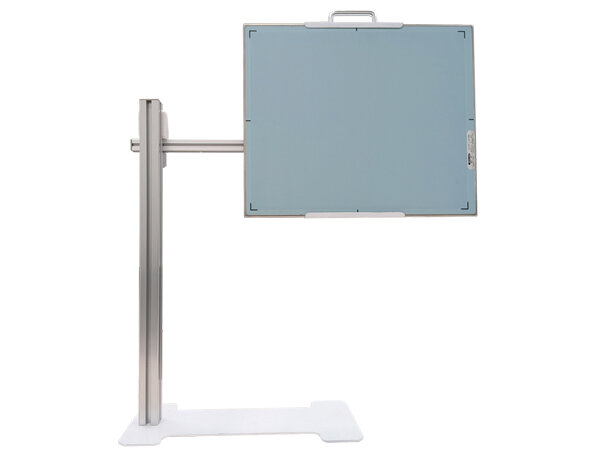

使いやすさを求めた回転機構
・90度を認識する特殊構造が瞬時にFPDを垂直位置にセッティング

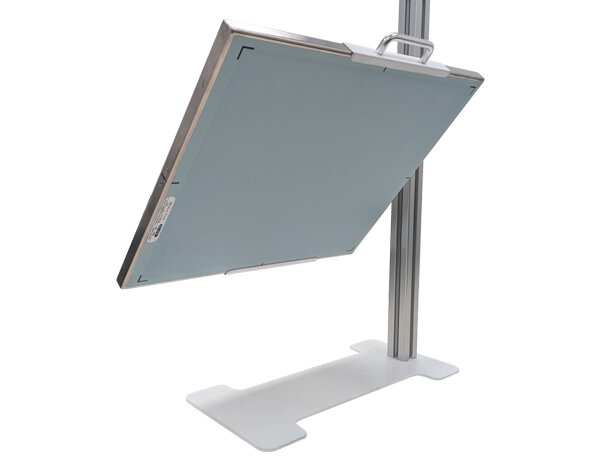

・撮影面トップ水平0°～90°～180°まで回転可能

高機能デキュビタスホルダー

多彩な立位撮影

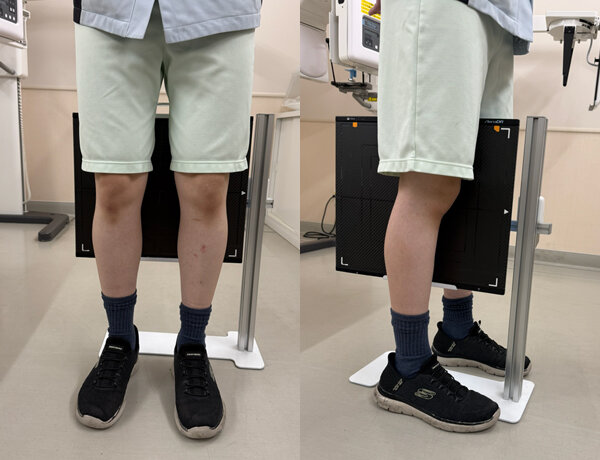

膝部の正面・側面撮影

膝部の正面・側面撮影

フルサイズの重さでも安定した側臥位撮影
FPD回転機構が複雑な撮影手技に対応

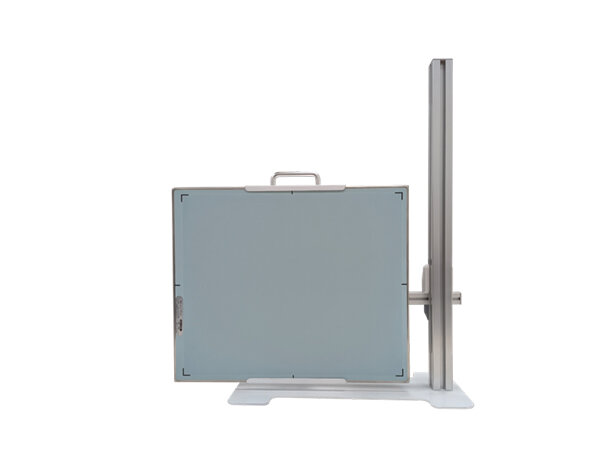

FPD最低高を極限まで
指挟み防止機能解除* により、FPD底面を底板の接触位置まで下げることが可能
*安全のため使用後は防止機能を復帰してください

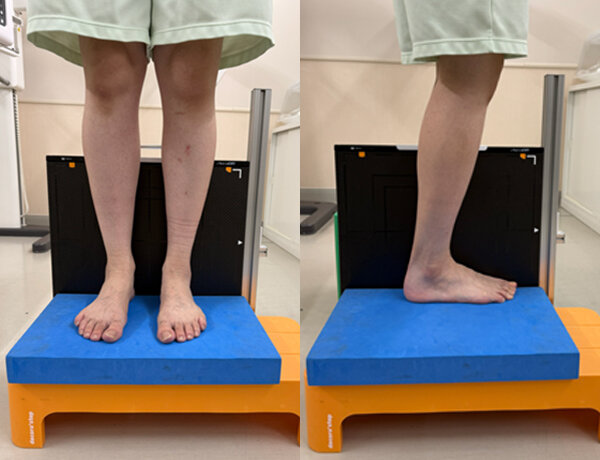

膝～足部まで立位撮影も容易に実現
90度認識機構がセッティングを簡便に

支柱の位置を左右で選択可能

撮影室のレイアウトに合わせて発注時に指定可能

仕様

外形寸法	幅 508mm × 奥行 205mm × 高さ 664mm フルサイズ搭載して最大に上げた場合の高さ 940mm
対応FPD・カセッテサイズ	四切縦サイズ～ 17"×17" フルサイズ
カセッテ受け内寸サイズ	22mm（グリッド装填可能）
重量	6.6kg
素材	支柱：アルミ製カセッテ受け、押さえ、ベース部：スチール製

カタログ

カタログPDF

※改良のため予告なく仕様変更をすることがありますのでご了承下さい。
