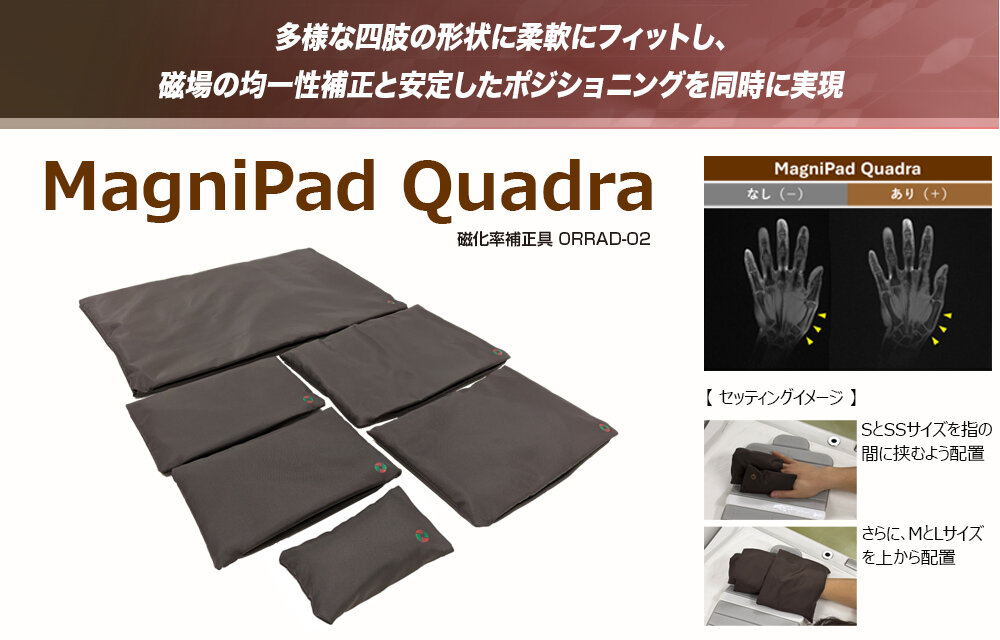

磁化率補正具 ORRAD-02
『MagniPad Quadra』
製品概要
多様な四肢の形状に柔軟にフィットし、磁場の均一性補正と安定したポジショニングを同時に実現
MRIの脂肪抑制画像は四肢撮影において重要な役割を果たしますが、目的部位の形状が磁場の均一性に乱れを生じさせ、画質低下が顕著に現れることがあります。MagniPad Quadra は、ビーズを封入した袋が「お手玉」のような手触りと柔軟な形状を持っており、これらを人体とコイルの隙間に配置することで、密着性を高めて空間を減少させ、磁場の均一性補正に貢献します。

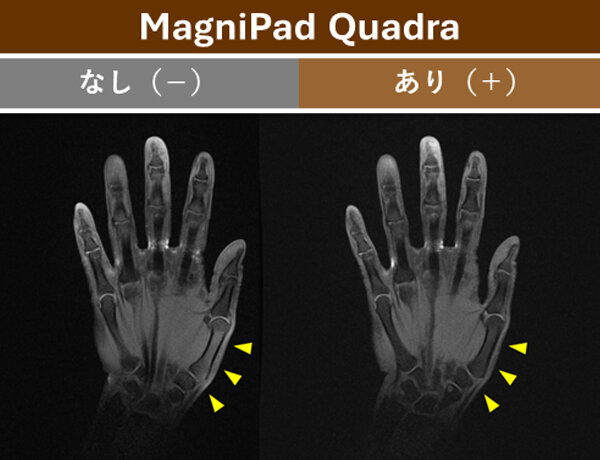

セッティングイメージ

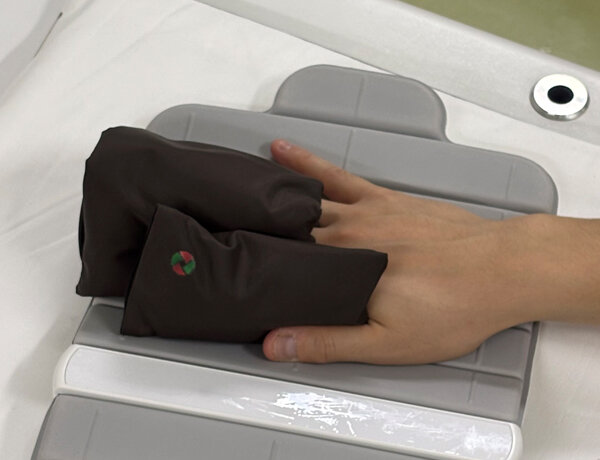

SとSSサイズを指の間に挟むよう配置

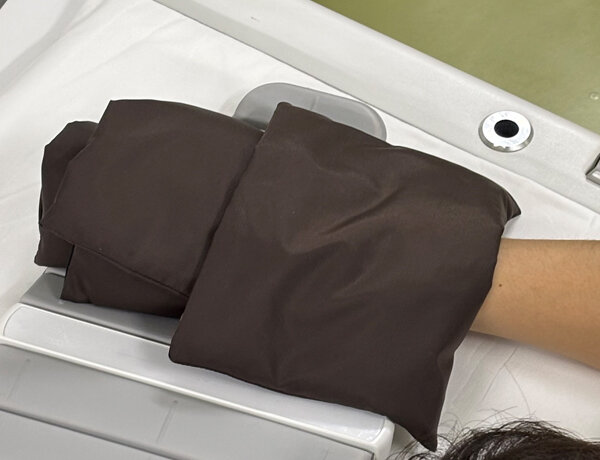

さらに、MとLサイズを上から配置
Signa Explorer 1.5T(GE Healthcare)
16ch GEM Flex coil M, 脂肪抑制：CHESS法
感度補正フィルター：未使用, 各撮像でCalibration scanを実施
撮像シークエンス[2D高速Spin-Echo 脂肪抑制T1強調像]
画像提供施設：市立角館総合病院
主な特長

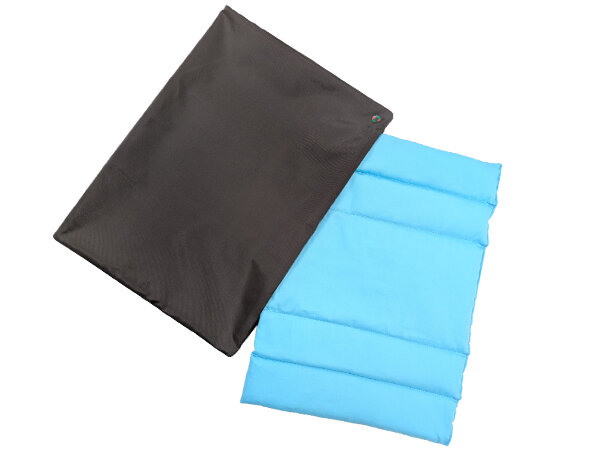

二重構造でビーズの散乱を抑制
外袋と内袋の二重構造になっており、内袋にビーズを封入しています。万が一、外袋が破損しても、内袋に影響がなければビーズが散乱することはありません。
目的部位に合わせてやさしく密着・しっかり固定
MagniPad Quadraは、XLからSSまで5種6個構成により、撮影部位やポジショニングに合わせた柔軟な対応が可能です。適度な重量と柔らかさで、磁場の均一性補正と固定具の役割を両立します。
汚れや水分を弾きやすい撥水性外装
外袋（交換可能）には耐久性に優れた撥水性のナイロン生地を使用。汗や体液などの水分を弾きやすく、清掃も容易で、汚れが付着しにくくなっています。
体形・撮影法に合わせて使い分けできるサイズ設計
XL・Lサイズ
- 内部ビーズが偏らない特殊構造*
- 巻く・折る・重ねるなど自由度の高いポジショニングが可能
Mサイズ
- あえてビーズ偏り防止構造を持たせず、Lサイズとは異なる撮影ニーズに対応
Sサイズ（2個）
- 狭い人体とコイル間を「強く、やさしく」埋める薄型設計
- 磁場の均一性補正と安定固定に貢献

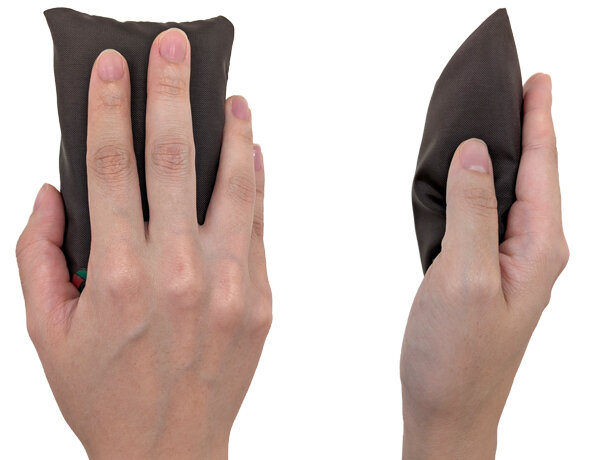

SSサイズ
- 手で握れるサイズ感で、撮影の可能性を広げます。
四肢撮影での脂肪抑制ムラ解消例
16ch GEM Flex coll M,脂肪抑制:Speclal
感度補正フィルター:PURE, 各撮像でCallbratlon scanを実施
撮像シークエンス[2D高速Spln-Echo脂肪抑制T2強調像]

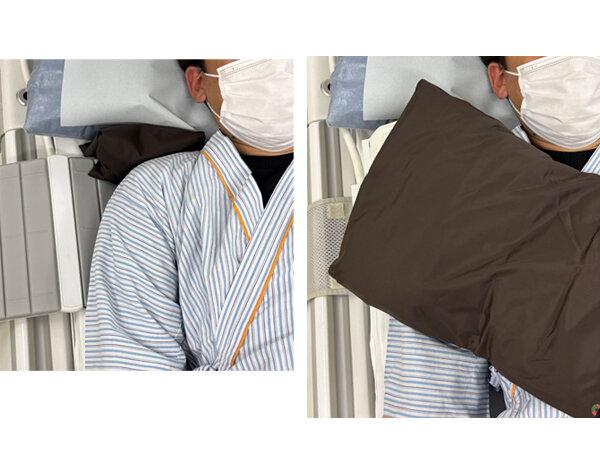

Mサイズを二つ折りにして肩の頭側に配置
さらにXLサイズを肩から胸骨まで配置
MagniPad Quadraの適度な重さが砂嚢の役割も果たしています

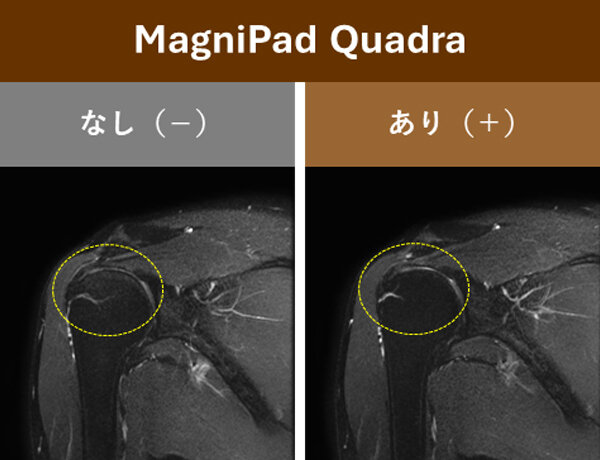

（一）の画像では、黄色円内部が全体的に白っぽく(高信号に)なっており、脂肪抑制が不完全な状態です。一方、 （＋）ではこの部分が抑えられており、組織のコントラストが高く明確になっています。
MagniPad Quadraでの補正により、周囲組織の脂肪抑制が均一となることで、解剖学的構造や病態が正確に把握しやすくなっております。
16ch GEM Flex coll M, 脂肪抑制:CHESS法
感度補正フィルター:PURE, 各撮像でCallbratlon scanを実施
撮像シークエンス[2D高速Spln-Echo 脂肪抑制プロトン密度強調像]

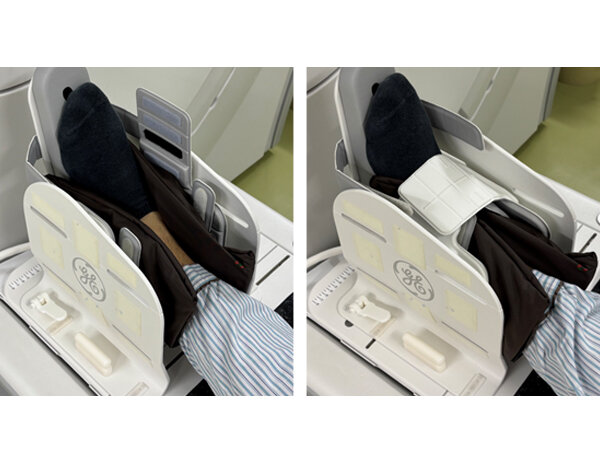

足関節を背側から包み込むようにXLサイズを配置
足の大きな人や腫れてる人、ギプスのままの人など、XLで巻き切れないときには、他サイズも駆使して対応可能

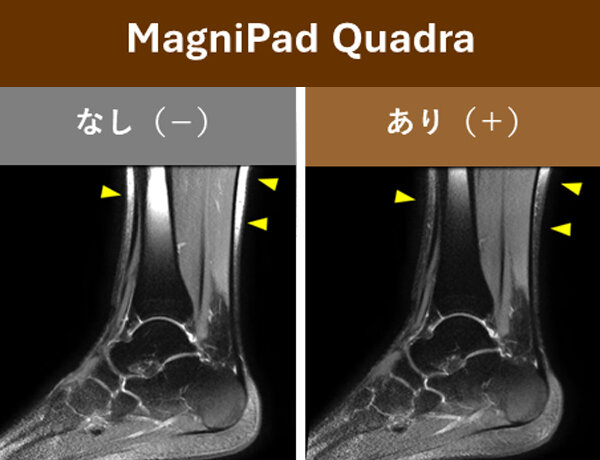

凹凸のある部位は磁場が乱れやすく、（一）画像のように脂肪抑制ムラが出やすいのが課題です。
（＋）では、ムラが解消され、より広範囲を均一に脂肪抑制できています。
Phantom study
Body coil, TR：3000ms, TE：98ms, FoV：320mm, Slice厚：10mm
脂肪抑制：CHESS法, 感度補正フィルター：未使用,
撮像シークエンス[2D高速Spin-Echo]

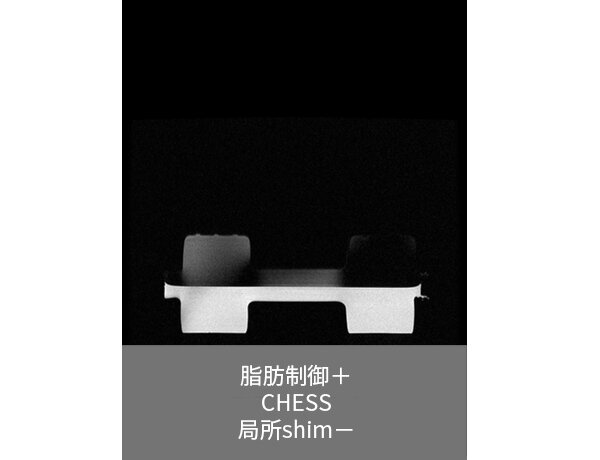

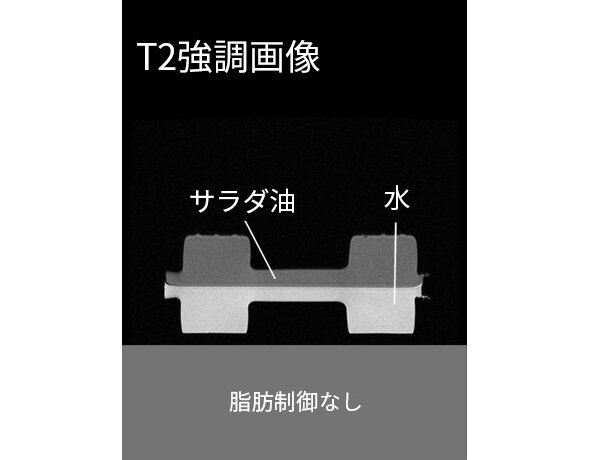

ダンベル型のファントム（磁場不均一をわざと誘発）に油と水をいれています。
磁場不均一になりやすい形状のため、脂肪の共鳴周波数が局所的に変動し、CHESS法での脂肪抑制が均一に効いておりません。
装置のシミングを駆使して均ーに脂肪抑制しようとしても限界があります。

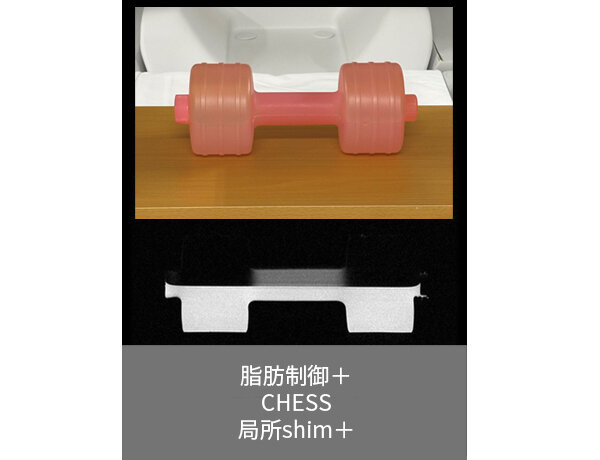

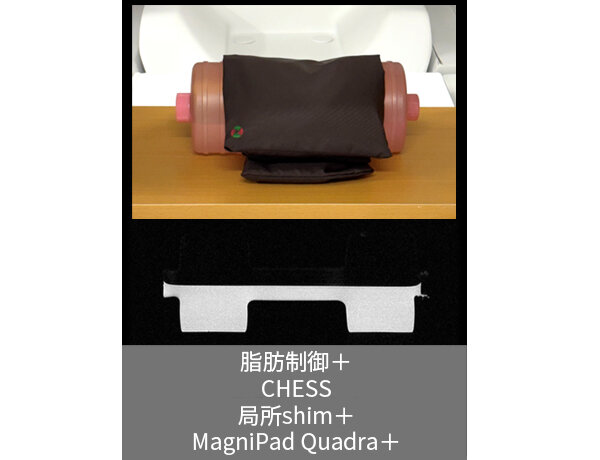

ダンベルの持ち手と床面の隙間にSをひとつ挿入し、持ち手の上にMを配置
MagniPad Quadraを使用することで完璧に抑制できています。
画像提供施設：市立角館総合病院 Signa Explorer 1.5T(GE Healthcare)
製品構成
| サイズ | 個数 | W(mm) | D(mm) | H(mm) | Weight(g) |
|---|---|---|---|---|---|
| XL* | 1 | 430±10% | 318±10% | 10-50 | 1,295±10% |
| L* | 1 | 260±10% | 195±10% | 10-50 | 536±10% |
| M | 1 | 230±10% | 165±10% | 10-50 | 520±10% |
| S | 2 | 195±10% | 135±10% | 10-50 | 267±10% |
| SS | 1 | 130±10% | 80±10% | 10-50 | 138±10% |
カタログ
販売名：磁化率補正具 ORRAD-02
一般名称：全身画像診断・放射線治療用患者体位固定具
一般医療機器クラスⅠ
一般医療機器届出番号：23B2X00016W00012
JMDN：40902000
※改良のため、予告なく仕様を変更する場合がございます。予めご了承下さい。
